Cześć

Mam mały problem ze sterownikiem.
Podłączyłem sterownik wczoraj do samochodu (nie uruchamiałem silnika) chciałem sprawdzić działanie diody.
Po przełączeniu pstryczka w poz. l - dioda świeci na dwa kolory (czerwony i zielony) a powinna na zielono, na poz ll - jeden kolor (czerwony).
Wszystko posprawdzałem tzn. połączenia, jest jak w schemacie.
Co może być nie tak?
Boję się uruchomić samochodu żeby czegoś nie spalić.
Po odłączeniu sterownika od TCCU i EM bez zmian.

[Marek]

Ciekawe, auto masz w planach a montujesz Usel-a . Kto jest wykonawcą ? Jak wróciłeś do oryginału to nic nie spalisz.

[vokal]

Tu chyba chodzi o Rextona


Dodałeś diody prostownicze D1,2,3? Dla czerwonego LEDa wystarczy spadek napięcia 1,7 V aby zaświecił.
Najlepiej byłoby gdybyś pokazał swoje połączenia na fotce. Może czyjeś oko wychwyci pomyłkę

PS. Dopiero wszedłem na pocztę

[rk75]

Diody dodałem takie: Dioda 1N4007 1A 1000V DO41 MIC, a na schemacie widzę że są 3A 50V.

[Farmer1971]

1N4007 w zupełności wystarczą.

[alien125]

Czerwoną diodę wstawiłeś w dobrym kierunku? Jeśli zamieniłeś polaryzacje to może być tak jak piszesz wyżej.

[rk75]

Problem rozwiązany
Powodem była na odwrót wlutowana środkowa dioda prostownicza.
Teraz pozostaje montaż w samochodzie, i sprawdzenie działania

[vokal]

Gdy którąkolwiek z tych diod wstawisz odwrotnie, to na czerwonym LEDie pojawia się masa podawana z pozycji "I" przełącznika przez cewkę przekaźnika P1, a potem P2 i czerwony LED też się zapalał. Zielony LED potrzebuje większego spadku napięcia, dlatego przy przełączniku w pozycji "II" zielony się nie zapalał.
Gratuluję znalezienia usterki.
Jak na budowlańca dobrze sobie radzisz z elektroniką

[rk75]

Dzięki
Podobno dla chcącego nic trudnego.
Ale i tak trochę przy tym włosów z głowy wyrwałem

[kamilios19]

Ponawiam pytanie i prośbę u kogo można nabyć gotowy sterownik?

[Marek]

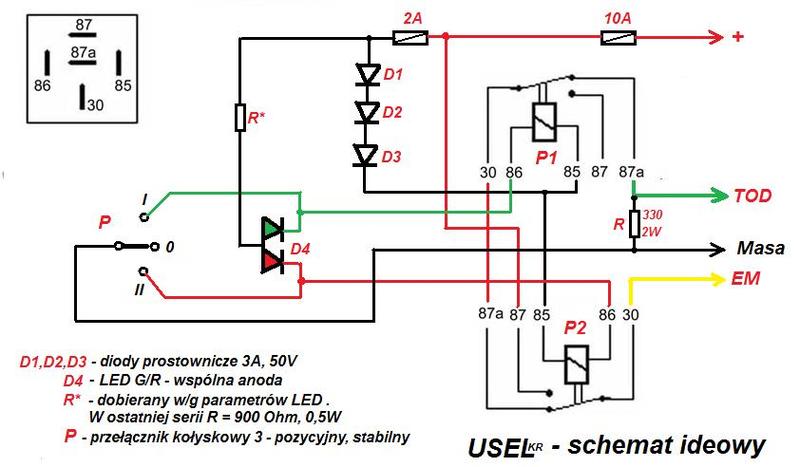

Ostatnio brak chętnych , na górze masz dokładny schemat , znajdź kogoś kto Ci zrobi , zachowaj kolory przewodów , jest opisany montaż to się nie pomylisz .

[kamilios19]

Właśnie znajomy zrobił mi z schematu z pierwszego rysunku i coś jest nie tak, bo na każdej pozycji przełącznika są spięte koła na sztywno.

[Marek]

Wstaw zdjęcie płytki , tylko wyraźne i możliwie duże , może któryś z kolegów dopatrzy się błędu .

[vokal]

Właśnie znajomy zrobił mi z schematu z pierwszego rysunku i coś jest nie tak, bo na każdej pozycji przełącznika są spięte koła na sztywno.

Może być złe połączenie, albo inne przekaźniki

[kamilios19]

[quote="vokal"]Tu chyba chodzi o Rextona

download/file.php?id=20466

zrobiłem taki układ jak na rysunku i działa :0 tylko mam pytanie czy jak mam włączony napęd tylko na tylna os ma świecić (mruga) się zielona kontrolka na liczniku pokazująca układ napędowy auta
